施耐德超5类RJ45屏蔽信息模块 型号：VDI7700SDB

高性能SLIM信息模块，带有金属涂层屏蔽层，可以最大限度地防止电磁干扰。

施耐德超5类RJ45屏蔽信息模块 型号：VDI7700SDB

产品特点

? 高性能SLIM模块，无需打线工具

? 符合IEC 60603-7-3针对5类组件的要求

? 满足IEEE 802.3af PoE标准

? 模块外壳上均匀的镍铜镍三层金属涂层，可

以有效避免因金属折叠导致在高频段的金属

辐射，实现完美的屏蔽性能。

? 端接：可以通过手工或采用辅助工具（产品

编号：VDI9158）轻松地完成Multiplus信息

模块与电缆的端接。获得专利的模块排线设

计，可以保证电缆在端接时的最大开绞长度

不超过6毫米。

施耐德超5类RJ45屏蔽信息模块 型号：VDI7700SDB

尺寸

深度 34 mm

宽度 17.60mm

高度 25.50mm

机械特性

材料 外壳3层金属（镍、铜、镍）镀层

接线块 聚酰胺

触点 铜合金 镀层：全镍层镀金

导线支持范围

类型单芯

最小直径 0.45mm

最大直径0.64mm

电气特性

接触电阻 <40mΩ （符合IEC 60512-2）

绝缘电阻 >500MΩ (符合IEC 60512-2）

屏蔽电阻 <20mΩ

传播延时 1.0ns

时延偏离 0.4ns

传输阻抗 20mΩ@1MHz （符合IEC 96-1）

160mΩ@30MHz （符合IEC 96-1）

操作电压（Ueff ） 125V

介电强度 1000V

产品特点

? 高性能SLIM模块，无需打线工具

? 符合IEC 60603-7-3针对5类组件的要求

? 满足IEEE 802.3af PoE标准

? 模块外壳上均匀的镍铜镍三层金属涂层，可

以有效避免因金属折叠导致在高频段的金属

辐射，实现完美的屏蔽性能。

? 端接：可以通过手工或采用辅助工具（产品

编号：VDI9158）轻松地完成Multiplus信息

模块与电缆的端接。获得专利的模块排线设

计，可以保证电缆在端接时的最大开绞长度

不超过6毫米。

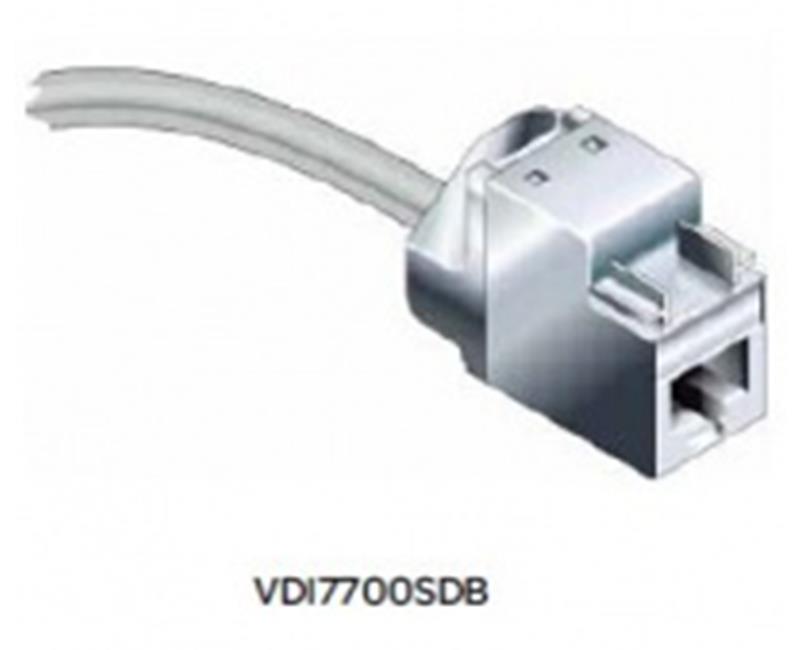

VDI7700SDB Multiplus超5类屏蔽信息模块
