施耐德超5类非屏蔽双绞线

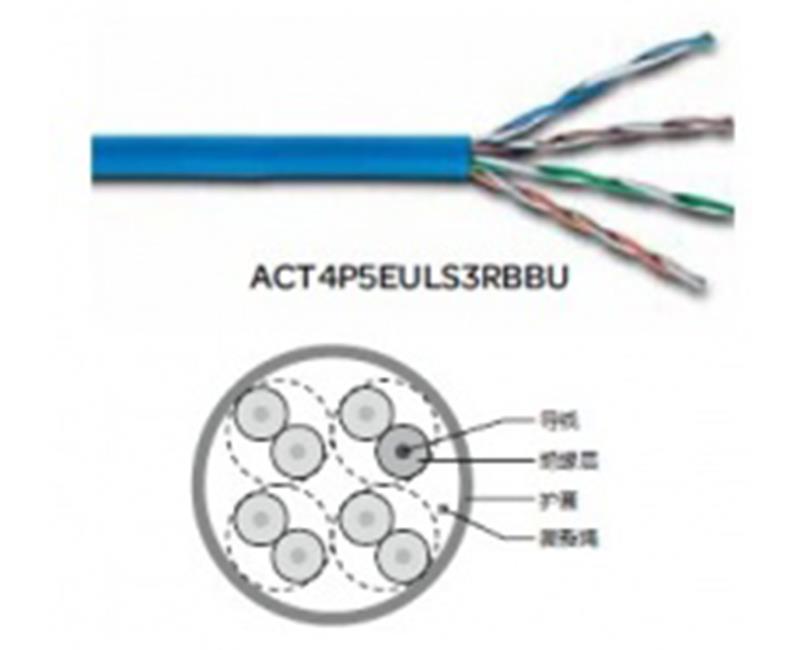

型号：ACT4P5EULS3RBBU

超5类UTP电缆

Actassi超5类4对电缆为24AWG（0.51mm）线规的实心铜线，采用高密度的聚乙烯绝缘材

料。绝缘导线为紧密的绞线对，并带有PVC或低烟无卤化合物制作的无卤高密度材料护套。

Actassi超5类4对电缆具有出色的高速传输性能，经认证可用于155MHz条件，并支持155Mb/s

ATM、622Mb/s ATM和IEEE 802.3 1000Base-T（千兆以太网）标准（采用并行传输）等应

用。该产品符合UL认证的CM、CMR规格。

Actassi超5类低烟无卤电缆经过IEC检测符合低烟无卤排放要求，并且通过了如下检测：

●  IEC 60754第2部分，无卤检测，基于pH值和导电率测量

● IEC 61034第2部分，排烟

●  IEC 60332第1部分，可燃性和阻燃（3051A）

●  IEC 60332第3部分，可燃性和阻燃（3061A）

●  NES 713：毒性指数

Actassi超5类低烟无卤电缆满足并超过了ISO/IEC 11801、CENELEC EN50173以及ANSI/TIA/

EIA-568B标准中针对超5类水平电缆的要求。这些电缆经UL认证符合超5类标准要求。

施耐德超5类非屏蔽双绞线 型号：ACT4P5EULS3RBBU产品特点

●  符合超5类ANSI/TIA/EIA-568B和ISO/IEC11801

标准的要求

●  24AWG线规的线缆满足1000MHz条件下的

要求

●  符合UL认证的CM、CMR阻燃要求

●  高于超5类ANSI/TIA/EIA-568和ISO/IEC 11801

标准

●  支持传输数据、语音以及视频信号

● 支持千兆以太网（1000Base-T）

施耐德超5类非屏蔽双绞线 型号：ACT4P5EULS3RBBU物理规格

额定温度 75℃

产品认证号UL

应用 局域网中的水平布线

对应标准 UL444, ANSI/TIA/EIA-568B和ISO/IEC 11801

结构

导线 实心裸铜线

AWG 24

导线直径（mm） 0.51

绝缘层 聚乙烯

平均厚度（mm） 0.19

护套 PVC

平均厚度 （±0.05mm） 0.50

外径（±0.2mm） 4.9

撕裂绳有

电气特性

1.0-100.0MHz输入阻抗（欧姆） 100±6

1.0-250.0MHz时延偏离(ns/100m) ≤45

线对对地的电容不平衡(pF/100m) ≤330

20?C条件下的导线最大直流电

阻（欧姆/km）

93.8

电阻不平衡（%） ≤5

ACT4P5EUNR3BBU 超5类4对非屏蔽双绞线，305m，蓝色，PVC

ACT4P5EUCM3RBBU 超5类4对非屏蔽双绞线，305m，蓝色，CM

ACT4P5EUCR3RBBU 超5类4对非屏蔽双绞线，305m，蓝色， CMR

ACT4P5EULS3RBWE 超5类4对非屏蔽双绞线，305m，白色，低烟无卤
